「ISO-MK Ⅱ・Ⅲ TM

大型地震の震動・衝撃から精密電子機器装置を確実に保護。
最大搭載1.8t/プランクで大型重量機器搭載に対応。

免震モジュールはBest-Mount TM

ボール・ベアリング機構を採用し、強度な震動衝撃に対して確実な免震作用で対応します。

最適設計を実現

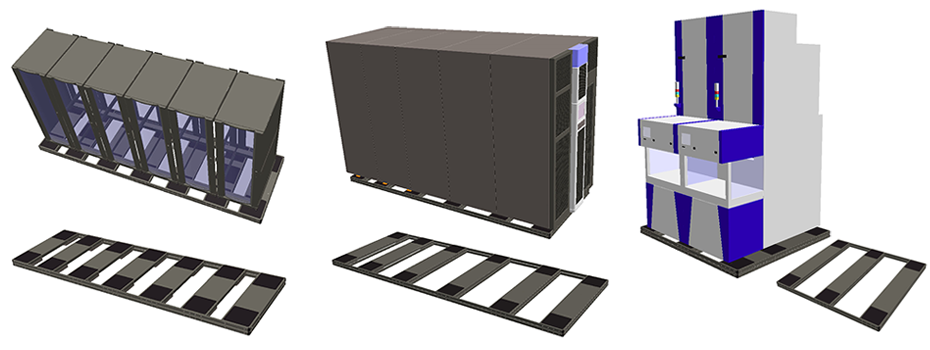

搭載機器の重量、サイズなどに応じて、ISO-MKⅡ、ISO-MKⅢ及びBest-Mount系製品を組合せることで最適設計を実現。

重量配分を考慮した設計が容易

大型・重量搭載機器を単独または連結搭載させる際に重量配分を考慮した設計が容易。

免震メカニズム

単球式転がり支承

AC156 Waveform

ISO-Mount 免震装置評価振動試験

免震装置 カタログ

免震装置 ISO-MKⅡ・Ⅲ/Modular カタログ ムービー

免震装置の動作説明用にミニチュアを製作しました。

免震装置 ISO-MKⅡ ミニチュアでの御説明

御客様の所での御説明や免震動作を解りやすく感じて頂けますようにミニチュアを製作しました。
お気軽にお問い合わせ下さい。

仕様

1.積載荷重(耐荷重)
  • ISO-MKⅡ(1.2t/1プランク 2.4t/2プランク)
  • ISO-MKⅢ(1.8t/1プランク 3.6t/2プランク)
  • 総重量1.0tを超える重量機器連結に特化。サイズが1.5mを超える大型機器に特化。
2.免震方向
  • 水平方向360度、全方向からの地震波入力に対して免震する。
3.免震性能
  • ICC-ES(米国技術評価機関)におけるAC156(長周期地震評価用試験波)による性能評価
4.最大変位値(可動範囲)
  • 水平方向に約310mm可動(360度方向)
